Découpeuse rapide de laser de générateur d'écoulement pour la fabrication de Dieboard

Découpeuse rapide de laser de générateur d'écoulement pour la fabrication de Dieboard

Machine de découpe laser à générateur de débit rapide

machine de découpe laser Dieboard

machine de gravure laser Co2 1000w

Lieu d'origine:

Nanjing, Chine

Nom de marque:

DIAMOND

Certification:

CE, ISO 9002

Numéro de modèle:

DH-2512-2200T

Contactez-nous

Demandez une citation
Détails de produit
Nom du produit:
Machine à découper au laser
Application:
Découpe de matrices
Source laser:
Générateur rapide d'écoulement
Puissance laser:
1000W/1500W/2200W
Secteur de coupure efficace:
2500x1250mm/1850x1250mm/1500x1850mm
Gaz utilisé:
CO2, azote, hélium
Épaisseur de contreplaqué:
maximum 50mm
Précision de coupe:
+/- 0,05 mm/m
Système de contrôle:
Système de contrôle en mouvement de PA de card/NC
Système de transmission:
Guide de vis THK Japon
Système d'entraînement:
X, Y, conducteur servo Yaskawa Japan d'axe de Z
Format de conception pris en charge:
DXF
Électricité:
380V/415V, 50/60Hz, phase 3
Système de refroidissement:
Grand réfrigérateur de puissance
Taille de la machine:
2520mm*5850mm*2035mm
Lester:
5500kg
Conditions de paiement et d'expédition
Quantité de commande min
1 jeu
Prix
USD 64000 - 88800/SET
Détails d'emballage
CAISSE DE CONTREPLAQUÉ, LES BESOINS RÉGLÉS 1X40HQ DE 1 MACHINE
Délai de livraison
40 jours
Conditions de paiement
T/T, L/C, Western Union, MoneyGram
Capacité d'approvisionnement
2 ensembles par mois
Description de produit

Machine de découpe laser pour la fabrication de dieboard



Série de produits de machine de découpe laser :



1. La machine-outil adopte une conception de structure de portique, ce qui rend la machine-outil plus stable et fiable, et a une petite taille.



2. La machine de découpe laser à commutation automatique en métal et non métallique réalise véritablement une machine pour de multiples utilisations.



3. Utilisation d'une vis à billes de précision et d'un guide linéaire comme éléments de transmission, haute précision, vitesse rapide, vitesse de fonctionnement maximale (sans charge) 24 m/min, précision de positionnement ± 0,03 mm/m, précision de positionnement répétée ± 0,01 mm.



4. Utilisation du système de contrôle numérique spécial laser PA, combinant le laser et le système de contrôle de la machine-outil en un seul.Avec le développement de l'IHM, de la CNC et de l'automate, selon la méthode la plus avancée au monde, en utilisant WINDOWS comme plate-forme d'exploitation, la découpe orientée laser développée indépendamment Le système d'exploitation de la machine intègre des fonctions de contrôle d'énergie propriétaires de découpe laser, des fonctions de fonctionnement de la machine, fonctions de fonctionnement laser, bibliothèque de processus de coupe experte, diagnostic à distance et autres fonctions.





Modèle de machine de découpe laser : HY-2512-S2200

  1. Paramètres techniques connexes de ce modèle :

max.taille de coupe

2500×1250 millimètre
Axe X 2550 millimètre
Axe Y 1250 millimètre
Axe z 100 millimètre

Précision de la position des axes X et Y

±0,03/m millimètre
Précision de répétition des positions X et Y ±0,02/m millimètre
Tableau max.Vitesse de déplacement 24 m/min
Générateur Puissance différente
Manière de mouvement Machine type portique fixe, structure légère mixte
Manière de conduire Vis à billes de précision + guidage linéaire
Protection de sécurité Protection entièrement fermée de la zone de coupe

Avec protection complète de verrouillage de sécurité

Système CNC Pennsylvanie

Importé d'Allemagne (pas Hans laser fabriqué en Chine)

Protection contre les collisions de la tête de coupe

Protéger le mécanisme de l'axe Z

Les autres

Fumée et poussière d'échappement
Chariot de collecte de ferraille
L'armoire de commande électrique est étanche à la poussière et à l'humidité
Éclairage de la zone de travail
Ruban d'avertissement de travail
Fonctions étendues Les interfaces logicielles et matérielles générales sont réservées à une production intelligente ultérieure

Méthode d'installation laser

Fixé
  1. Liste de configuration détaillée de l'appareil
Cadre de lit

Soudage intercalé, tout le four recuit.

Système CNC

Système CNC haute performance laser PA allemand

Composition:

(1)avec écran plat couleur 15″

(2)Fonction de réglage de la distance interne

(3)Fonction de lecture anticipée adaptative

(4) Technologie d'ajustement adaptatif avancé

(5)Fonction de contrôle de l'énergie laser

Servocommande Yaskawa
Vis de précision au sol Système de lubrification et de protection des joints du rail japonais THK
Guides linéaires Guide à billes linéaire de précision THK Japon
Palier

Roulements à angle de butée de précision NSK Japon

Tête de découpe laser Conception indépendante avec fonction spéciale pour prolonger la durée de vie de la lentille de mise au point
Composants pneumatiques

SMC importé, Airtac

Composition:

(1) Soupape de réduction de pression

(2) Papillon des gaz, clapet anti-retour, clapet à bille

(3)Relais de pression

(4)Cylindre

(5)Électrovanne

(6)Trois pièces principales de pneumatique

Trois systèmes de conversion automatique de gaz, directement contrôlés par la bibliothèque de processus, système de coupe à haute pression



Technique lasercaractéristiques cal:

1) L'unité de gaz avancée est utilisée pour ajuster automatiquement la quantité de gaz mélangé à travers la puissance, puis s'écouler dans la zone tampon, puis entrer dans la cavité.Avoir une charge rapide, un pompage rapide et des conditions solaires.



2) Excellente stabilité thermique La conception de la cavité résonnante protège toutes les lentilles de la cavité, prolongeant ainsi la durée de vie de la lentille et garantissant la puissance du laser et la stabilité du mode.De plus, la cavité a une structure simple, un alignement facile et un facteur de sécurité élevé.



3) Toutes les fonctions du laser, y compris la programmation des générateurs d'impulsions, la modification de la pression de la cavité et la maintenance quotidienne, sont gérées par un logiciel d'interface facile à utiliser.Il a maintenant été intégré au système de contrôle de la machine-outil pour obtenir un contrôle de la machine véritablement intégré et une communication numérique complète avec le laser.



4) La machine-outil peut sélectionner directement une variété de modes de travail laser via le bus.La combinaison de la super impulsion, de l'impulsion de porte et de l'onde continue peut être arbitrairement combinée pour répondre à diverses exigences de traitement complexes

performance Paramètre
longueur d'onde 10.6um
Puissance de sortie nominale 1500W
Puissance de sortie max. ≥1600W
Stabilité de la puissance de sortie ≤±2% continu

Plage réglable de puissance de sortie d'onde continue

20w~max
Taille du spot 18mm
mode

TEMdix*Polarisation linéaire à 45° par rapport au plan horizontal

Plage de fréquence d'impulsion réglable 0—1KHz
Plage de réglage de la largeur d'impulsion 100us—CW
source de courant

AC 380V±5%, 50Hz triphasé, terre, 18KVA

Eau de refroidissement

50L/min,0.4—0.5Mpa,20℃

La température minimale doit être supérieure au point de rosée

Impuretés solides : ≤ 50 um

Dureté maximale de l'eau : 15 degrés (norme allemande)

Température ambiante 12℃—30℃
humidité de l'environnement ≤75%
Consommation de gaz

≤35NL/h Pureté : 99,996 %

Réduction de la consommation de gaz si la puissance de sortie est réduite

Interface de travail externe de l'état de fonctionnement du laser et du système de contrôle externe de l'alimentation Signal de commutation numérique
Contrôle externe de la puissance de sortie Signal analogique 0-10V
Même indication de chemin lumineux Oui
Manière de travailler (CW), (GatedPulse)



Formation et service technique :



Garantie 1 année



Pendant la période de garantie, si le produit contractuel est endommagé ou ne peut pas fonctionner normalement en raison de nos processus de fabrication et de nos matériaux, nous serons responsables de réparer gratuitement le produit contractuel.



Composants de base HY-2512-S1000/1500/2200 :



Partie principale de la machine : une machine-outil et un générateur laser

Accessoires:

un refroidisseur laser,

un ensemble de ventilateurs d'aspiration et de tuyaux,

un ensemble de filtres de précision,

un ensemble de cadres de réglage laser bidimensionnels,

un ensemble de systèmes de guides de lumière externes,

un ensemble régulateur 75 kW et autres petits accessoires



Liste des composants clés du laser (TOP GRADE)

Non. Nom Fabricant Pays
  Turbopompe BECKER Allemagne
  Pompe à vide LEYBOLD Allemagne
  Plaque d'extrémité de réglage de la cavité résonnante ROFIN-SINAR Tech Allemagne
  API DELTA/HITECH Taïwan
  Ventilateur cage d'écureuil   Allemagne
  Sonde de puissance   IMPORTÉ
  Écran tactile DELTA/HITECH Taïwan
  Lentille et Miroir II-VI Etats-Unis
  Changer de source d'alimentation ROFIN-SINAR Tech Allemagne

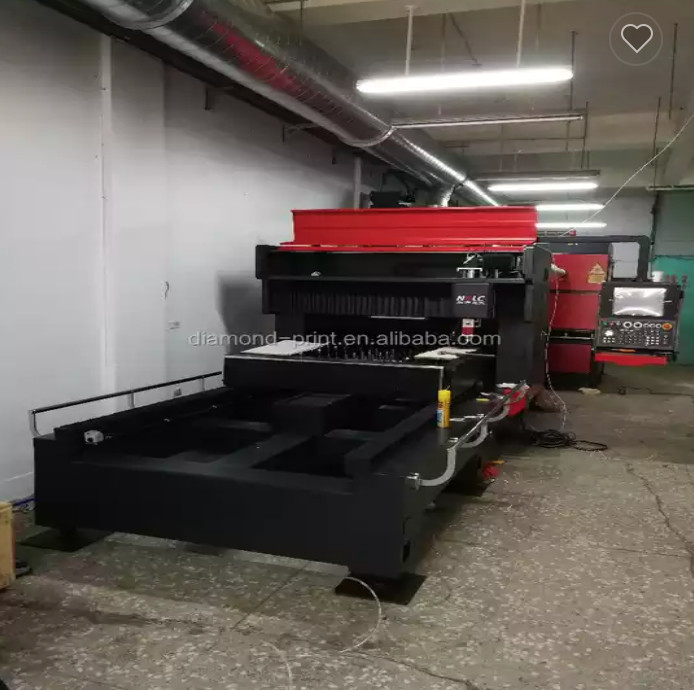

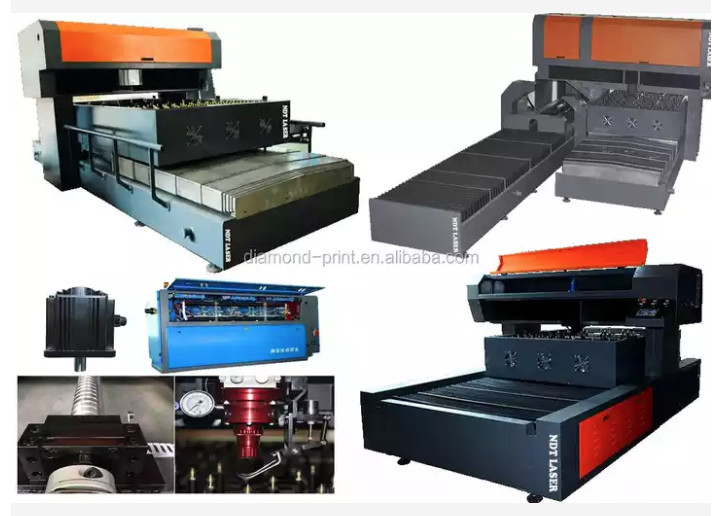

Découpeuse rapide de laser de générateur d'écoulement pour la fabrication de Dieboard 0Découpeuse rapide de laser de générateur d'écoulement pour la fabrication de Dieboard 1
